Odtokové misky klimatizácie: Kompletná príručka pre kupujúceho HVAC

Čo Odtoková nádoba klimatizácie V skutočnosti áno

An odtoková vaňa klimatizácie zhromažďuje kondenzovanú vodu, ktorá sa tvorí na špirále výparníka počas chladiaceho cyklu, a odvádza ju smerom k odtokovému potrubiu, čím udržuje vlhkosť mimo potrubia, izolácie a okolitého konštrukčného materiálu. Bez správne namontovanej misky by kondenzát jednoducho stekal z cievky a tvoril by sa v skrini vzduchotechnického zariadenia alebo by kvapkal do priestoru pod jednotkou.

Väčšina obytných a ľahkých komerčných systémov používa dve misky, ktoré spolupracujú: primárnu misku namontovanú priamo pod špirálou výparníka a sekundárnu misku inštalovanú pod celým klimatizačným zariadením ako záložnú záchytnú nádrž. Toto dvojité usporiadanie je štandardnou praxou pri inštalácii podkrovia a šatníka, pretože poskytuje druhú obrannú líniu, ak dôjde k obmedzeniu primárneho odtokového potrubia.

Či je komponent opísaný ako Odtoková nádoba HVAC , nádoba na kondenzát alebo an odtoková vaňa klimatizácie , funkcia zostáva rovnaká naprieč značkami a veľkosťami systémov: spravujte kondenzát tak, aby ponechal systém riadenou cestou a nie nekontrolovanou.

Ako funguje odtoková nádoba AC vo vnútri systému

Keď teplý vnútorný vzduch prechádza cez studenú špirálu výparníka, vlhkosť vo vzduchu kondenzuje na povrchu špirály, podobne ako voda vznikajúca na studenom skle. Táto voda kvapká nadol a pristáva v panve umiestnenej priamo pod cievkou. Panvica sa vyrába s miernym sklonom smerom k jednému rohu alebo okraju, kde sa odtokový výstup pripája k odtokovému vedeniu z PVC alebo medi, ktoré odvádza vodu preč z jednotky, zvyčajne do podlahového odtoku, čerpadla kondenzátu alebo vonkajšieho vypúšťacieho bodu.

Primárne verzus sekundárne úlohy odtokovej misky

Primárna nádoba je umiestnená najbližšie k cievke a spracováva kondenzát za normálnych prevádzkových podmienok. Sekundárna vaňa, niekedy nazývaná núdzová alebo pomocná vanička, je umiestnená pod celou stopou vzduchového ovládača a zbiera vodu iba vtedy, ak primárna vaňa pretečie alebo sa upchá hlavné odtokové potrubie. Mnohé sekundárne panvice obsahujú plavákový spínač, ktorý automaticky vypne systém, keď sa zistí voda, čo obmedzuje množstvo vody, ktoré sa môže nahromadiť predtým, než si niekto všimne problém.

Prečo záleží na sklone a polohe výstupu

Panvica s nedostatočným sklonom umožňuje, aby voda skôr sedela ako odtekala, čo zvyšuje pravdepodobnosť stojatej vody, hromadenia sedimentov a rastu mikróbov v priebehu času. To je jeden z dôvodov, prečo výrobcovia venujú veľkú pozornosť umiestneniu výtoku a geometrii panvice, než aby s panvou zaobchádzali ako s jednoduchým plochým podnosom.

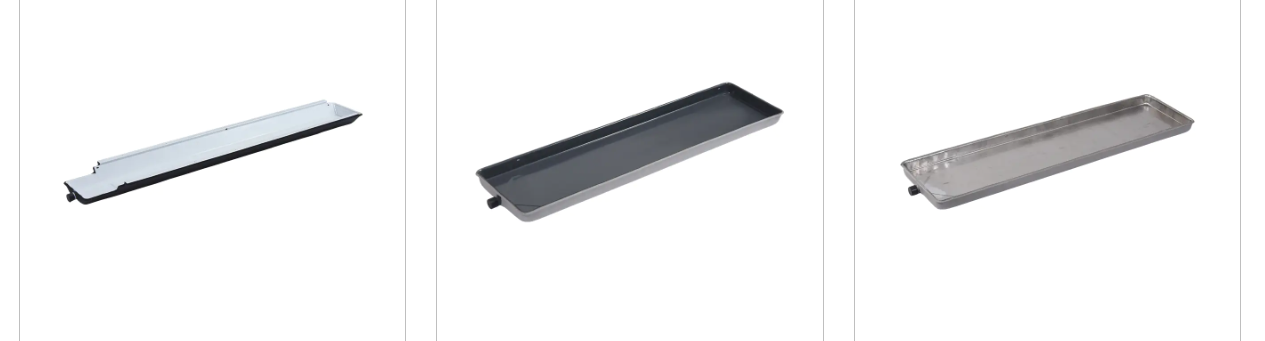

Možnosti materiálu odtokovej misky: nehrdzavejúca oceľ, galvanizovaná oceľ a hliník

Výber materiálu ovplyvňuje, ako panvica odoláva vystaveniu vlhkosti počas rokov nepretržitého používania. Tri materiály najčastejšie špecifikované pre kondenzačné vane HVAC sú nehrdzavejúca oceľ, galvanizovaná oceľ a hliník, pričom každý z nich má inú rovnováhu medzi odolnosťou proti korózii, hmotnosťou a tuhosťou konštrukcie.

Všeobecné porovnanie odolnosti proti korózii naprieč bežnými materiálmi kondenzačnej vane, relatívna mierka.

Odtoková nádoba HVAC z nehrdzavejúcej ocele

A nerezová vypúšťacia miska HVAC sa vo všeobecnosti vyberá pre prostredia s vyššou vlhkosťou alebo vystavením pobrežnému vzduchu, pretože zliatina dobre odoláva povrchovej hrdzi počas dlhých prevádzkových období. Nerezové panvice sa tiež ľahšie udržujú v čistote, pretože hladký povrch je odolný voči usadzovaniu minerálov v porovnaní s oceľou s povrchovou úpravou.

Pozinkovaná oceľová odtoková panvica

A odtoková vaňa z pozinkovanej ocele používa zinkový povlak na oceľovej základni, ktorý poskytuje cenovo výhodný stred medzi surovou oceľou a nehrdzavejúcou oceľou. Pozinkované panvice sú široko používané v štandardných obytných inštaláciách, kde extrémna vlhkosť alebo vystavenie soli nie je primárnym problémom.

Hliníková odtoková nádoba AC

An hliníková odtoková miska AC ponúka možnosť nižšej hmotnosti, ktorá stále účinne odoláva korózii, čo môže zjednodušiť manipuláciu pri inštalácii v tesných podkrovných alebo stropných priestoroch. Hliník vytvára prirodzenú vrstvu oxidu, ktorá pomáha chrániť povrch pred ďalšou koróziou po inštalácii.

Všeobecné porovnanie materiálov kovovej konštrukcie odtokovej vane HVAC
Materiál	Relatívna hmotnosť	Typický prípad použitia
Nehrdzavejúca oceľ	Mierne	Vysoká humidity or coastal climates
Pozinkovaná oceľ	Mierne	Štandardné obytné systémy
hliník	Svetlo	Inštaluje sa podkrovie alebo tesný priestor

Porovnanie odtokových nádob z nehrdzavejúcej ocele a pozinkovanej ocele

Keďže tieto dva materiály sú najčastejšie špecifikované v projektoch kondenzačných vaničiek HVAC, vzájomné porovnanie niekoľkých praktických kritérií pomáha objasniť, kde každá možnosť funguje najlepšie.

Redakčné porovnanie, modrá oblasť predstavuje nehrdzavejúcu oceľ, oranžová oblasť predstavuje pozinkovanú oceľ, desaťbodová stupnica.

Nerezová oceľ má tendenciu dosahovať vyššie skóre z hľadiska odolnosti proti korózii a dlhodobej životnosti, zatiaľ čo pozinkovaná oceľ zostáva praktickou voľbou pre štandardné inštalácie, kde na efektívnosti rozpočtu a priamej dostupnosti záleží viac ako na maximálnej odolnosti proti korózii.

Bežné príčiny pretečenia odtokovej misky AC

Panvica, ktorá sa stále plní alebo preteká, je zvyčajne skôr príznakom zablokovania alebo problému s prietokom vzduchu inde v systéme, než poruchou samotnej panvice. Pochopenie najčastejších príčin pomáha majiteľom domov a technikom diagnostikovať problém rýchlejšie.

Ilustratívne poradie frekvencie hlásených príčin pretečenia odtokovej misky, desaťbodová stupnica.

Riasy, prach alebo nečistoty obmedzujú odvod kondenzátu
Zmrazená alebo ľadová špirála výparníka sa topí rýchlejšie, ako sa panvica stihne vypustiť
Panvica inštalovaná bez primeraného sklonu smerom k výstupu
Fyzikálne trhliny alebo korózne otvory v starnúcej panve
Nefunkčné čerpadlo kondenzátu v systémoch, ktoré sa naň spoliehajú

Kde je odtoková nádoba umiestnená vo vnútri AC jednotky

Umiestnenie závisí od konfigurácie systému. V delených systémoch je primárna panva umiestnená pod vnútornou výparníkovou špirálou vo vnútri skrine vzduchotechnického zariadenia, ktorá sa bežne nachádza v skrini, suteréne alebo podkroví. Sekundárna panvica je zvyčajne umiestnená pod celým klimatizačným zariadením, keď je jednotka inštalovaná nad obytným priestorom, pretože akýkoľvek únik v tomto mieste predstavuje vyššie riziko spôsobenia poškodenia stropu alebo steny.

Zjednodušený izometrický pohľad na typické umiestnenie primárnej a sekundárnej odtokovej misky v skrini vzduchotechnického zariadenia.

V jednotkách na streche balíka je nádoba na kondenzát zabudovaná do krytu jednotky priamo pod sekciou cievky, pričom odtokové potrubie je vedené cez strešný obrubník alebo základňu skrine k vonkajšiemu vypúšťaciemu bodu.

Veľkosť a rozmery odtokovej nádoby

Rozmery panvice sú prispôsobené pôdorysu špirály výparníka alebo skrine vzduchového ovládača, takže veľkosť je vo všeobecnosti špecifikovaná výrobcom zariadenia a nie je vyberaná nezávisle. Hĺbka je dôležitá rovnako ako dĺžka a šírka, pretože plytká panvica má menšiu rezervnú kapacitu, ak sa odtokové potrubie dočasne obmedzí.

Všeobecný odkaz na rozmery pre bežné rezidenčné a ľahké komerčné kondenzačné vane
Typ panvice	Typická hĺbka	Spoločné nastavenie
Primárna panvica	1 až 2 palce	Pod špirálou výparníka
Sekundárna panvica	2 až 3 palce	Pod plným vzduchovým ovládaním
Panva strešnej jednotky	Líši sa podľa modelu	Integrované do základne skrinky

Vlastné možnosti hĺbky a pôdorysu sú bežné pri náhradných projektoch, kde už nie je k dispozícii pôvodné zariadenie alebo kde si neštandardná veľkosť skrinky vyžaduje prispôsobenie.

Plán údržby kondenzačnej vane HVAC

Rutinné čistenie znižuje možnosť hromadenia sedimentov a biologických nánosov rýchlejšie, ako ich odtokové potrubie dokáže odniesť. Čiarový graf nižšie odráža všeobecný vzťah medzi časom od posledného čistenia a pravdepodobnosťou obmedzeného odtoku, ktorý sa používa ako orientačný bod pre plánovanie údržby.

Všeobecná plánovacia referencia pre trend rizika pretečenia vo vzťahu k mesiacom od posledného čistenia.

Ako vyčistiť odtokovú nádobu AC

Pred prístupom k oblasti panvy vypnite napájanie vzduchového zariadenia.
Odstráňte stojacu vodu a viditeľné nečistoty z povrchu panvice.
Prepláchnite odtokové potrubie zmesou odporúčanou pre potrubia kondenzátu, aby ste odstránili usadeniny.
Skontrolujte panvicu, či nemá praskliny, hrdzavé škvrny alebo opotrebovanie povlaku.
Skontrolujte, či sa plavákový spínač, ak je prítomný, voľne pohybuje a správne sa resetuje.
Obnovte napájanie a skontrolujte, či kondenzát prúdi smerom k výstupu podľa očakávania.

Súrcing an Výrobca odtokovej nádoby HVAC

Komponenty kondenzátora a odtokovej vane spolupracujú ako súčasť chladiaceho cyklu, pričom kondenzátor zabezpečuje výmenu tepla medzi chladivom a vonkajším vzduchom a odtoková vaňa riadi kondenzát, ktorý vzniká pri chladení. Kupujúci, ktorí získavajú komponenty vo veľkom meradle, vo všeobecnosti hľadajú dodávateľa, ktorý môže podporovať konzistentnú kvalitu lisovania alebo zvárania a flexibilitu pri neštandardných rozmeroch.

Cixi Chenfeng Electric Co., Ltd. sa zameriava na príslušenstvo centrálnej klimatizácie, vrátane komponentov kondenzátora vyrobených s medenou rúrkou a hliníkovým rebrom alebo celohliníkovej konštrukcie kompatibilnej s bežnými chladivami, ako sú R410A a R32, spolu s komponentmi odtokovej vane vyrobenými lisovaním alebo zváraním z jedného kusu pomocou pozinkovanej ocele a nehrdzavejúcej ocele. Odtokové misky môžu obsahovať povlaky proti plesniam alebo naklonený odtokový kanál, ktorý pomáha znižovať stagnáciu vody, a podporuje sa neštandardné dimenzovanie pre strešné jednotky, skrinky a iné formáty inštalácie, kde je potrebné upraviť polohu odtoku a sklon.

Čo sa opýtať továrne na odtokové misky klimatizácie

Je možné prispôsobiť pôdorys a hĺbku panvice pre konkrétnu veľkosť skrinky alebo obrubníka
Aké možnosti povrchovej úpravy alebo povrchovej úpravy sú k dispozícii pre vlhké alebo pobrežné prostredie
Je poloha odtoku nastaviteľná tak, aby zodpovedala existujúcemu vedeniu odtokového potrubia
Môže výroba podporovať nerezové aj pozinkované možnosti od rovnakého dodávateľa

Často kladené otázky

Čo je odtoková vaňa klimatizácie

Ide o plytkú kovovú misku umiestnenú pod špirálou výparníka alebo vzduchovou jednotkou, ktorá zhromažďuje kondenzovanú vodu a smeruje ju k odtokovému potrubiu, čím udržuje vlhkosť mimo okolitej konštrukcie.

Čo robí odtoková vaňa HVAC

Zachytáva vodu produkovanú pri ochladzovaní vnútorného vzduchu výparníkom, pričom kondenzát odvádza do odtokového otvoru, takže sa nehromadí vo vnútri skrine ani nekvapká do priestoru pod ním.

Čo je nádoba na odtok kondenzátu

Vanička na odvod kondenzátu je ďalším bežným názvom pre rovnaký komponent, ktorý sa konkrétne vzťahuje na jeho úlohu pri riadení vody, ktorá kondenzuje na chladiacom hade počas prevádzky.

Kde je vypúšťacia nádoba na klimatizácii

Na delených systémoch je umiestnený pod vnútornou výparníkovou špirálou vo vnútri skrine vzduchového ovládača, zatiaľ čo na strešných jednotkách je zabudovaný do základne skrine pod cievkovou sekciou.

Ako funguje odtoková vaňa AC

Kondenzát odkvapkáva z cievky do panvice, ktorá je naklonená smerom k vývodu pripojenému k odtokovému potrubiu, čo umožňuje vode opustiť systém riadenou cestou a nie hromadiť sa.

Aký je rozdiel medzi odtokovou nádobou a nádobou na kondenzát

Tieto výrazy opisujú rovnaký komponent, pričom odtoková vaňa a kondenzátna vaňa sa používajú zameniteľne v dokumentácii HVAC pre domácnosti a komerčné priestory.

Prečo je moja odtoková nádoba AC plná vody

Plná panvica zvyčajne poukazuje na obmedzené odtokové potrubie, upchatý sifón alebo problém s čerpadlom, ktoré bráni vode opustiť panvu tak rýchlo, ako sa nahromadí.

Prečo moja odtoková vaňa HVAC preteká

Pretečenie je obyčajne spojené so zablokovaným vedením kondenzátu, nedostatočným sklonom panvice alebo zamrznutým hadom, ktorý sa topí rýchlejšie, ako panvica a potrubie dokážu zvládnuť výslednú vodu.

Prečo mi tečie odtoková vaňa klimatizácie

Únik často vedie k prasknutej alebo skorodovanej panvici, uvoľnenému napojeniu odtokového potrubia alebo švu, ktorý zlyhal po dlhšom vystavení stojatej vode.

Prečo sa moja vypúšťacia nádoba AC stále plní

Opakujúce sa nahromadenie zvyčajne naznačuje odtokové potrubie, ktoré si vyžaduje pravidelné preplachovanie, riasy alebo nečistoty sa hromadia rýchlejšie ako pri bežnej údržbe, alebo sklon panvice, ktorý už nevedie k efektívnemu nasmerovaniu vody.
