Kompletný sprievodca nákupom odtokových nádob HVAC

Pravý Odtoková nádoba HVAC závisí od troch rozhodnutí: materiál, ktorý zodpovedá vlhkosti a expozícii, ktorej bude jednotka čeliť, hĺbka a sklon, ktoré zodpovedajú objemu kondenzátu, ktorý systém skutočne produkuje, a či inštalácia potrebuje vedľa primárnej misky aj sekundárnu vanu. Uveďte správne tieto tri podrobnosti a Odtoková nádoba klimatizácie bude pokojne robiť svoju prácu roky, pomýli si niektorý z nich a prvým príznakom problémov je zvyčajne mokrý strop alebo skorodované dno panvice, kým si to nikto nevšimol.

Táto príručka vás oboznámi s tým, ako vlastne funguje nádoba na odvádzanie kondenzátu, ako sa porovnávajú nádoby z pozinkovanej ocele, nehrdzavejúcej ocele a polyméru, ako správne nastaviť veľkosť a sklon nádoby a čo sa zvykne pokaziť, keď sa nádoba pri bežnej údržbe prehliadne. Či už špecifikujete panvice pre nové inštalácie alebo nahrádzate chybnú, cieľ je rovnaký: prispôsobiť panvicu systému a prostrediu, v ktorom sa nachádza.

Čo robí odtoková nádoba HVAC

Zber a vedenie kondenzátu

Keď teplý vnútorný vzduch prechádza cez studenú špirálu výparníka, vlhkosť kondenzuje zo vzduchu a odkvapkáva smerom nadol. Inštalácia odtokovej misky HVAC je umiestnená priamo pod touto cievkou, zachytáva každú kvapku a smeruje ju k odtokovému potrubiu, namiesto toho, aby sa nechala zhromažďovať na podlahe, v potrubí alebo vo vnútri stropnej dutiny. Vo vlhkom dni môže bytový systém strednej veľkosti produkovať niekoľko litrov kondenzátu, takže panvica vykonáva skutočnú, nepretržitú prácu, namiesto toho, aby tam sedela ako formalita.

Primárne panvice verzus sekundárne panvice

Väčšina vnútorných jednotiek obsahuje primárnu panvicu zabudovanú priamo do krytu jednotky. Keď je tá istá jednotka namontovaná v podkroví, podkroví alebo akomkoľvek priestore nad hotovým stropom, pod celú jednotku sa ako záloha umiestni sekundárna panvica, niekedy nazývaná pomocná alebo prepadová panva. Ak sa primárna panvica alebo jej odtokové potrubie niekedy zablokuje, sekundárna panva zachytí prepad a buď spustí bezpečnostný spínač, alebo sa vypustí samostatne, čím sa získa čas, kým voda dosiahne strop pod ňou.

Kde sa používajú odtokové misky klimatizácie

Požiadavky na odtokovú vaňu kondenzátu sa menia v závislosti od toho, kde je jednotka umiestnená a aké veľké riziko predstavuje únik. Nižšie uvedená tabuľka uvádza, ako sa zvyčajne mení používanie panvice v rámci bežných typov inštalácie.

Všeobecné dimenzovanie a vedenie sklonu naprieč bežnými aplikáciami odtokových vaničiek HVAC
Typ systému	Typická hĺbka panvice	Odporúčaný sklon	Bežný materiál
Rezidenčný split systém Vnútorná cievka	1,5 až 2 palce	Mierny sklon smerom k odtokovému otvoru	Pozinkovaná oceľ alebo polymér
Podkrovný alebo podkrovný vzduchový ovládač	2,5 až 3 palce	Svah plus vyhradený prepadový otvor	Pozinkovaná oceľ alebo nehrdzavejúca oceľ
Ľahká obchodná balíková jednotka	3 až 4 palce	Nepretržitý sklon po celej dĺžke panvy	Nehrdzavejúca oceľ
Základňa strešnej kondenzačnej jednotky	4 palcov a vyššie	Sklon smerom k viacerým odtokovým bodom	Pozinkovaná oceľ s antikoróznym náterom

Porovnané materiály: pozinkované, nerezové a polymérové odkvapkávacie misky

Výber materiálu je jediným najväčším faktorom, ktorý oddeľuje kovovú odtokovú vaňu, ktorá vydrží roky, od tej, ktorú je potrebné včas vymeniť. Voliteľné pozinkované odtokové vane ponúkajú solídnu rovnováhu medzi odolnosťou a jednoduchosťou výroby, vďaka čomu sú bežným štaardom pre štandardné rezidenčné a ľahké komerčné práce. Odtoková vaňa z nehrdzavejúcej ocele ponúka určitú flexibilitu výroby za najlepšiu odolnosť proti korózii a najdlhšiu životnosť, a preto sa častejšie objavuje v komerčných systémoch a pobrežných prostrediach alebo prostrediach s vysokou vlhkosťou. Polymérové alebo plastové panvice sa úplne nakláňajú opačným smerom, pričom uprednostňujú nízku hmotnosť a flexibilitu tvarovania pred dlhou životnosťou konštrukcie.

Radarová tabuľka nižšie porovnáva všetky tri materiály na základe piatich praktických faktorov, ktoré sú najdôležitejšie pri výbere medzi nimi.

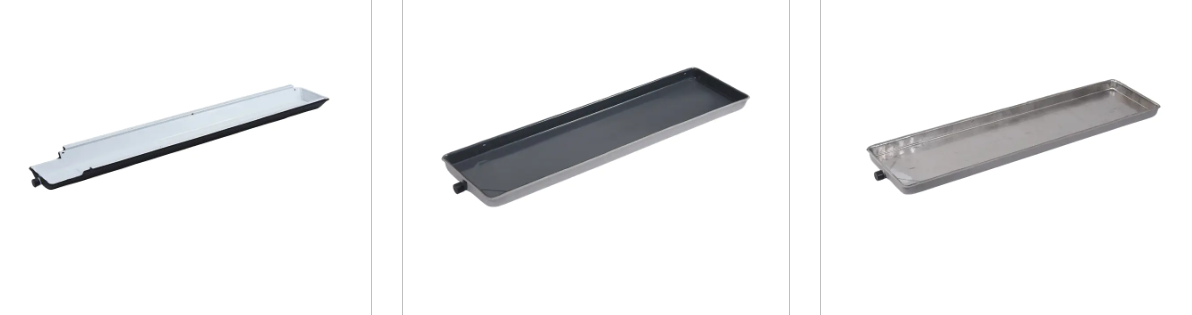

Odkvapkávacia nádoba z nehrdzavejúcej ocele Pozinkovaná odtoková nádoba Polymérová odkvapkávacia panvica

Výber správnej hĺbky panvice pre vašu inštaláciu

Poddimenzovaná odtoková vaňa klimatizácie je jednou z najčastejších príčin pretečenia, jednoducho preto, že nedokáže zadržať dostatok kondenzátu počas maximálnej vlhkosti predtým, ako voda dosiahne okraj. Požiadavky na hĺbku sa menia v závislosti od typu inštalácie, od plytkých panelov zabudovaných do okna a zabalených koncových jednotiek až po hlbšie podstavce používané na zariadeniach na streche. Tabuľka nižšie porovnáva typickú hĺbku panvice v štyroch bežných kategóriách aplikácií.

Typická hĺbka panorámy podľa aplikácie (palce)

Obrázok: všeobecná referencia hĺbky podľa aplikácie, skutočná hĺbka panvy by mala zodpovedať špecifikáciám výrobcu pre presnú inštalovanú jednotku.

Ako sa mení objem kondenzátu s vlhkosťou a ročným obdobím

Výstup kondenzátu nie je počas roka stabilný, stúpa a klesá s vonkajšou vlhkosťou a tvrdosťou systému. To je dôvod, prečo odtoková vaňa HVAC, ktorá sa na jar javí ako úplne vhodná, môže náhle vykazovať známky napätia počas najvlhkejšieho leta. Čiarový graf nižšie znázorňuje všeobecný sezónny vzor relatívneho objemu kondenzátu, čo je užitočný kontext pri rozhodovaní o tom, akú veľkú rezervu zabudovať do kapacity panvice.

Ilustračný sezónny vzor objemu kondenzátu

Obrázok: všeobecný ilustratívny sezónny priebeh, skutočný objem kondenzátu závisí od miestnej klímy a doby chodu systému.

Bežné problémy: Pretečenie, hrdza a upchaté odtoky

Prečo je moja odtoková nádoba AC plná vody je jednou z najčastejších otázok, ktoré si majitelia domov kladú, a odpoveďou je takmer vždy skôr zablokovanie než porucha samotnej nádoby. Prach, riasy a nečistoty sa v priebehu času hromadia vo vnútri odtokového potrubia, čo spomaľuje alebo zastavuje tok kondenzátu, kým sa nevráti späť do panvice a nakoniec pretečie. Prasknutá panvica, korózia vo švíkoch alebo zlyhaný plavákový spínač sú ďalšími častými vinníkmi, aj keď majú tendenciu sa vyvíjať postupne. Stĺpcový graf nižšie zobrazuje všeobecný rozpis toho, ako často sa jednotlivé príčiny vyskytujú počas servisných hovorov.

Relatívna frekvencia problémov s odtokovou panvou (ilustračný index)

Obrázok: názorné porovnanie toho, ako často sa jednotlivé problémy vyskytujú počas bežných servisných návštev.

Plán údržby a čistenia

Ako často treba čistiť odtokovú nádobu AC

Väčšina obytných systémov využíva kontrolu panvice a odtokového potrubia aspoň raz za chladiacu sezónu, ideálne tesne predtým, ako sa oteplí. Domy vo vlhkom podnebí alebo s množstvom okolitej vegetácie môžu potrebovať kontrolu dvakrát ročne, pretože v týchto podmienkach sa riasy a nečistoty hromadia rýchlejšie.

Pred kontrolou alebo čistením panvice a odtokového potrubia vypnite systém.
Odstráňte všetku stojacu vodu a skontrolujte, či vnútri panvice nie sú viditeľné nečistoty, rast rias alebo sediment.
Vyčistite otvor odtokového potrubia od nánosov, aby kondenzát mohol voľne prúdiť smerom k výstupnému bodu.
Skontrolujte povrch panvice a švy, či na nej nie sú hrdzavé škvrny, jamky alebo vlasové trhliny, ktoré by sa mohli časom rozšíriť.
Otestujte plavákový spínač, ak ho panvica obsahuje, aby ste sa uistili, že stále vypína systém, keď voda stúpne príliš vysoko.

Výber spoľahlivého výrobcu odtokových vaničiek HVAC

Spolupráca so zavedeným výrobcom odtokových vaničiek HVAC je dôležitá viac, ako by sa mohlo zdať, pretože kvalita panvice je do značnej miery určená skôr počas výroby než niečo, čo je možné opraviť po inštalácii. Jednodielny lisovaný alebo plne zvarený šev zabraňuje slabým miestam, kde majú netesnosti a hrdza tendenciu začínať ako prvé. Vyhľadajte výrobcu odtokovej misky klimatizácie, ktorý dokáže udržať konzistentnú hrúbku steny po celej panve, ponúka možnosti pozinkovanej aj nehrdzavejúcej ocele a podporuje neštandardné rozmery pre strešné jednotky, skrinky a iné inštalácie, ktoré nezodpovedajú štandardnej šablóne.

Schopný dodávateľ misky na odvádzanie kondenzátu by mal byť tiež schopný upraviť polohu odtoku, sklon misky a celkovú kapacitu tak, aby zodpovedali konkrétnemu systému, a nie nútiť každý projekt do rovnakého pevného dizajnu. Voliteľné funkcie, ako sú povlaky proti plesniam alebo šikmý drenážny kanál, sa oplatí opýtať sa priamo, pretože znižujú usadzovanie mikróbov a stojatú vodu medzi čistením.

O spoločnosti Cixi Chenfeng Electric Co., Ltd.

Cixi Chenfeng Electric Co., Ltd. je profesionálna spoločnosť v oblasti elektro, zameraná na vývoj a výrobu príslušenstva centrálnej klimatizácie, vrátane komponentov kondenzátorov a vaničiek na odvod kondenzátu. Kondenzátorové zostavy sú postavené na vysokoúčinných teplovýmenných rúrach a konštrukciách rebier kompatibilných s bežnými chladivami, ktoré sú dostupné v medených rúrach, hliníkových rebrách alebo celohliníkovej konštrukcii s modulárnymi štruktúrami, ktoré sa prispôsobujú multi-split systémom a komerčným jednotkám.

Na strane odtokovej vane sa výroba spolieha na jednodielne lisovanie alebo zváranie z galvanizovanej ocele a nehrdzavejúcej ocele s možnosťami povlakov proti plesniam a šikmých drenážnych kanálov, ktoré pomáhajú predchádzať rastu mikróbov a stojatej vode. Neštandardné dimenzovanie je podporované pri strešných jednotkách, skriňových jednotkách a iných typoch inštalácie s nastaviteľnou polohou odtoku a sklonom, aby zodpovedali presnej konfigurácii každého zákazníka. Ako so sídlom v Číne Odtoková nádoba HVAC and Vypúšťacie misky klimatizácie továreň Cixi Chenfeng podporuje veľkoobchodné prispôsobenie ODM a OEM podporované spoločným laboratórnym testovaním prietoku vzduchu a odvodňovania.

Často kladené otázky

Q1. Čo je odtoková vaňa klimatizácie

Ide o plytkú misku inštalovanú pod výparníkom alebo vnútornou jednotkou, ktorá zhromažďuje kondenzát a odvádza ho do odtokového potrubia, čím zabraňuje kvapkaniu vody do okolitého priestoru.

Q2. Čo robí odtoková vaňa HVAC

Zachytáva kondenzát vznikajúci pri prechode teplého vzduchu cez studenú špirálu, čím túto vodu bezpečne nasmeruje preč z jednotky namiesto toho, aby sa nechala hromadiť alebo kvapkať vo vnútri budovy.

Q3. Prečo je moja odtoková nádoba AC plná vody

Plná alebo preplnená panvica je najčastejšie spôsobená upchatým odtokovým potrubím, aj keď prasknutá panvica, poškodenie hrdzou alebo zlyhaný plavákový spínač môžu tiež umožniť hromadenie vody.

Q4. Ako často by sa mala čistiť odtoková nádoba AC

Ročná kontrola pred chladiacou sezónou je rozumnou základňou pre väčšinu domov, pričom druhá kontrola sa odporúča vo vlhkom podnebí alebo v oblastiach s hustou okolitou vegetáciou.

Q5. Môžete vymeniť odtokovú vanu AC

Áno, odtokovú nádobu je možné vymeniť samostatne bez výmeny celej vnútornej jednotky, pokiaľ náhradná nádoba zodpovedá hĺbke, pôdorysu a polohe odtoku pôvodnej.

Q6. Čo je sekundárna odtoková vaňa

Sekundárna alebo pomocná nádoba je umiestnená pod celou vnútornou jednotkou, zvyčajne v podkroví alebo v podkroví, a zachytáva pretečenie, ak sa primárna nádoba alebo odtokové potrubie niekedy zablokujú.

Q7. Aký materiál je najlepší pre odtokovú misku AC

Nehrdzavejúca oceľ ponúka najvyššiu odolnosť proti korózii a najdlhšiu životnosť, galvanizovaná oceľ poskytuje trvanlivý a cenovo výhodný stred a polymérové panvice uprednostňujú nízku hmotnosť pred dlhou životnosťou.

Q8. Ako dlho vydrží odkvapkávacia nádoba

Životnosť sa líši v závislosti od materiálu a prostredia, pričom dobre udržiavané panvice z nehrdzavejúcej ocele a pozinkované panvice bežne vydržia mnoho rokov, zatiaľ čo vystavenie stojatej vode a nečistotám má tendenciu túto životnosť skracovať.

Q9. Prečo odtoková vaňa AC hrdzavie

Hrdza sa vytvára, keď sa ochranný povlak na kovovej panvici opotrebuje alebo poškriabe, čo umožňuje stojacemu kondenzátu a vlhkosti dosiahnuť holý kov pri opakovanom vystavení.

Q10. Ako zastavíte pretečenie odtokovej misky AC

Udržujte odtokové potrubie čisté, nádobu pravidelne kontrolujte, či nie je prasknutá alebo hrdzavá, a uistite sa, že sklon nádoby nasmeruje vodu k odtoku, namiesto toho, aby sa hromadila na jednom mieste.
